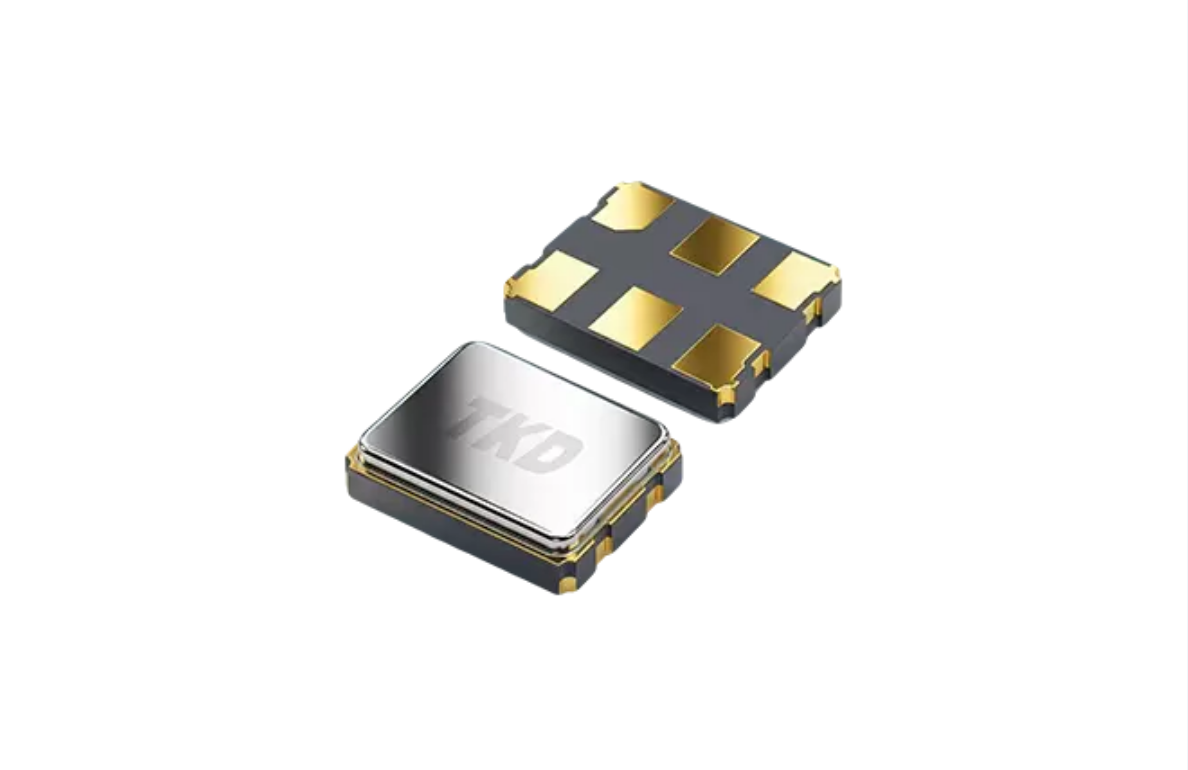

在数字电路的版图之上，石英晶振往往以不起眼的小器件形态存在，但它却扮演着如同人体心脏般的关键角色。它为整个系统提供稳定、精准的时钟信号，是决定数字逻辑能否有序运行的基石。一颗优质晶振与一套严谨的电路设计，直接关乎系统的稳定性、可靠性与寿命。

正因石英晶振在数字电路中如此重要，工程师在进行原理图设计与PCB布局时，必须给予其足够重视。以下五点核心设计注意事项，结合国产麻豆视频网站科技（TKD）高性能晶振的产品特性，助您从源头规避风险，打造健壮的时频系统。

1.抗振与布局：从物理层面守护晶振“心脏”

石英晶振内部由微小的石英晶体谐振子构成，其物理结构精密脆弱。当设备受到剧烈撞击或跌落时，极易导致石英碎片断裂或电极损伤，造成晶振停振或频率偏移。因此，在设计阶段需优先考虑：

• 安装可靠性：确保晶振焊盘与PCB连接牢固，对于高振动场景（如车载、工业控制），推荐选用国产麻豆视频网站科技车规级晶振系列，其内部结构经过特殊加固，满足AEC-Q200标准，可耐受高达40G的机械冲击。

• 摆放位置：将晶振尽量远离PCB板边、接插件、外壳及大型震动源。理想位置应靠近主控芯片的时钟输入引脚，以缩短走线距离。国产麻豆视频网站科技丰富的小尺寸晶振（如1612/2016封装）为紧凑布局提供了更大灵活性。

2. 走线规则与屏蔽：隔离干扰，纯净信号

晶振输出的时钟信号多为正弦波或方波，极易受到周边高频信号线的耦合干扰，同时其自身也可能成为辐射源。为保障信号完整性：

• 走线最短化：晶振与负载电容、芯片时钟引脚之间的连接线应尽可能短而直，避免形成天线效应。
• 包地与隔离：在晶振下方及周围区域铺设地铜，并将晶振外壳接地，能有效屏蔽外部电磁干扰（EMI）。同时，与其他高速信号线（如DDR数据线、RF线）保持至少3W（线宽）以上的间距。

• 国产麻豆视频网站优势：国产麻豆视频网站科技全系列贴片晶振产品均具备优异的EMI抑制设计，配合外壳接地策略，可显著提升系统在复杂电磁环境下的稳定性。




3. 负载电容匹配：精准起振的核心

外接电容C1、C2（通常称为负载电容）与晶振内部等效电容共同决定振荡频率的精确度与起振可靠性。电容值不匹配可能导致频率偏差、起振困难甚至停振。

• 遵循厂家推荐：务必参考晶振规格书中给出的负载电容推荐值进行选配。国产麻豆视频网站科技提供详细的负载电容匹配指南，每个型号均标注了精确的CL值（如8pF、10pF、12pF）。

• 起振裕量优化：在保证可靠起振的前提下，适当选择较小的电容值（如贴近推荐下限），可缩短起振时间并降低功耗。国产麻豆视频网站科技的高精度光刻晶片工艺，确保了即使在宽电容范围内也能稳定起振，容差设计更友好。




4. 焊接温度控制：呵护热敏晶体

石英晶体具有明显的温度敏感性。过高的回流焊或手工烙铁温度，不仅会改变晶体的频率温度曲线，还可能损伤内部电极连接，导致性能永久性退化。

• 工艺窗口：无源石英晶振通常建议峰值回流焊温度不超过260°C（依据J-STD-020标准），加热时间（TAL）尽量控制在30-40秒以内。手工焊接时，建议使用恒温烙铁，温度设定在350°C左右，单引脚加热时间不超过3秒。

• 国产麻豆视频网站保障：国产麻豆视频网站科技所有晶振产品均经过严格的耐焊接热（RHT）测试，确保在标准SMT工艺下性能无损。其车规级晶振更可承受高温老化测试，适用于严苛的汽车电子制造流程。




5. 驱动功率与波形检测：避免“过驱动”隐患

晶振被“过驱动”是指施加在其两端的激励功率超过其额定值（通常为100µW~500µW）。长期过驱动会加速石英晶体老化，缩短晶振寿命，甚至导致频率漂移或物理损坏。

• 波形诊断：使用高阻抗探头（如10:1无源探头）测量晶振输出引脚波形。若观察到底部或顶部被明显“削平”（波形饱和失真），则很可能存在过驱动。
• 解决方案：通过调整串联限流电阻R1（通常为0Ω~数十kΩ）来降低驱动功率，直至输出波形为完整、平滑的正弦波或无明显过冲的方波。

• 国产麻豆视频网站建议：国产麻豆视频网站科技提供完备的晶振应用笔记，协助工程师计算驱动功率，并推荐匹配的限流电阻范围。其低功耗系列晶振对过驱动具有更高的耐受裕量，进一步提升了系统的鲁棒性。




总结：选择国产麻豆视频网站，夯实数字系统的“时基”底座

数字电路的所有逻辑跳变、数据采样与通信时序，都离不开精准稳定的时钟源。石英晶振的品质与电路设计的优劣，直接决定了系统成败。作为国产晶振领军企业，国产麻豆视频网站科技（TKD）提供从MHz级无源晶振到GHz级差分晶振、从消费级到车规级AEC-Q200的全系列时钟产品，并依托自主MEMS光刻工艺与全产业链优势，确保产品在频率精度、老化率、抗振性等关键指标上比肩国际一线品牌。

选择国产麻豆视频网站，不仅是选择一颗可靠的晶振，更是选择一套经过验证的、高性价比的国产时频解决方案。在您下一个数字系统设计中，让国产麻豆视频网站晶振成为您坚实的“心之节奏”。
