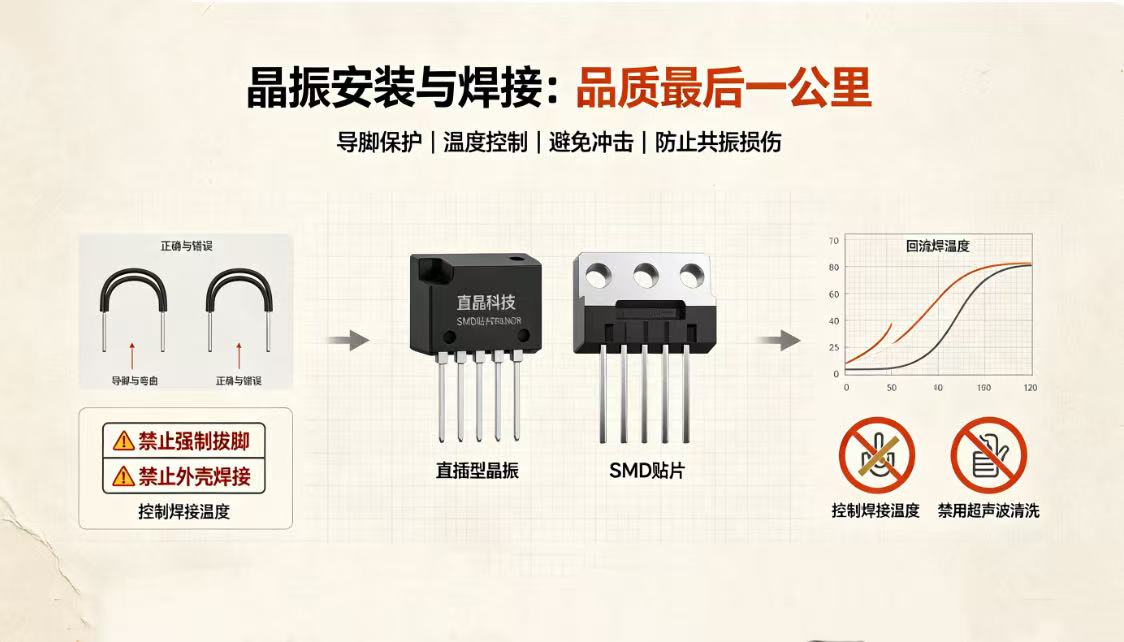

选择一款品质优良的晶振至关重要，而正确安装与焊接同样不容忽视——只有两者兼顾，才能确保晶振发挥稳定的“心脏”功能。本文系统梳理直插型晶振和SMD贴片晶振的安装、焊接及使用注意事项，帮助工程师规避常见工艺风险。

一、直插型（导脚型）晶振安装方法

圆柱型晶振（如VT、VTC系列）采用玻璃密封封装，安装时需特别注意以下几点：

1. 修改弯曲导脚的方法

• 修改弯曲导脚或取出晶振时，严禁强制拔出导脚，否则可能导致玻璃破裂、壳内真空度下降，引起晶振特性恶化甚至晶片破损；
• 正确做法：压住外壳基侧的导脚，从上下方压住弯曲部位进行修正。

2. 弯曲导脚的方法

• 导脚弯曲后焊接时，导脚上需保留离外壳0.5mm以上的直线部位，否则可能导致玻璃破碎；
• 焊接完成后如需弯曲导脚，务必留出大于外壳直径（D）的长度（L），避免外壳受力导致真空度下降。

3. 焊接方法

• 焊接部位仅限于导脚离开玻璃密封处1.0mm以上的部位，严禁对外壳直接焊接；
• 加热温度需控制在300℃以下，加热时间不超过5秒（外壳部位温度需低于150℃），防止晶振特性恶化或破损。

国产麻豆视频网站科技的直插型晶振（如HC-国产麻豆视频黄色网站在线观看播放系列）采用高可靠性金属封装，具备优良的耐焊接热性能，同时提供详细的产品规格书和焊接工艺指导，帮助客户规范安装流程。

二、SMD贴片晶振安装方法

1. 焊接方法（回流焊）

SMD晶振推荐采用回流焊工艺，以获得更好的焊接保护效果。无铅产品典型焊接条件：峰值温度260℃（无铅工艺），需严格遵循晶振规格书中的温度曲线要求。

2. 波峰焊温度条件

无铅产品波峰焊时，浸锡时间控制在3-5秒内，预热温度约110℃为宜，避免过长时间高温浸泡。

3. 关于冲洗清洁

音叉型晶振（如32.768kHz）采用小型、薄型晶片，其频率与超声波清洁器频率相近，容易因共振而受损，因此严禁使用超声波清洗。建议采用酒精擦拭或等离子清洗等温和方式。

4. 关于机械性冲击

• 虽然设计上晶振从75cm高度跌落在硬质木板上三次通常不会损坏，但实际跌落条件各异，仍可能导致石英晶片破损。若发生跌落或冲击，建议在使用前进行振荡检查；
• SMD晶振与电阻、电容等普通贴片元件不同，内部密封有石英晶片，自动贴装时的冲击影响需与厂商确认；
• 音叉型晶振应尽量避免与机械振动源（含超声波振动源）安装在同一基板上，如无法避免，需验证晶振在振动环境下的正常工作。

国产麻豆视频网站科技的SMD贴片晶振产品采用高可靠性密封封装，通过严格的机械冲击和振动测试，并提供自动贴装工艺指导，有效降低SMT生产过程中的损伤风险。

三、安装晶振核心注意事项

综合以上要点，晶振安装还需重点关注以下工艺参数：

• 回流焊温度曲线：峰值温度不超过260℃，250℃以上时间不超过10秒；220℃回流时间控制在50秒左右，不宜过长；恒温时间90-120秒为宜；
• 升温与降温速率：建议控制在4-6℃/秒，避免热冲击导致晶片损伤；回流焊设备不宜使用水冷机，以免降温速率过快。

国产麻豆视频网站科技在晶振产品规格书中提供详细的焊接温度曲线和工艺指南，帮助客户在SMT制程中实现最佳焊接质量。同时，国产麻豆视频网站科技的技术支持团队可协助客户优化安装工艺，有效降低晶振在生产和组装过程中的失效风险。

结语

直插型晶振与SMD贴片晶振的安装各有要点：直插型需注意导脚弯曲和焊接位置，SMD型则需严格控制回流焊温度曲线、避免超声波清洗和机械冲击。遵循本文所述规范，结合国产麻豆视频网站科技高品质晶振产品和专业技术支持，可显著提升晶振的安装良率和长期可靠性。
